苹果秋季发布的新品iPad Pro已于近日开始接受预定，首发48个国家和地区，包括中国内地、美国、英国、日本等等。相信很多果粉朋友已经在等着iPad Pro送货上门了，而iFixit团队已经在第一时间对iPad Pro进行了拆解。我们也可以在第一时间看到最详细的内部构架，下面PC6小编就跟大家一起来看看iFixit团队超详细的iPad Pro拆机图集。

规格参数

-12.9英寸多点触控LCD屏幕，分辨率2732x2048（264 ppi），抗反射涂层

-第三代64位A9X芯片，M9协处理器

-自动平衡四扬声器系统

-800万像素1080p后置iSight摄像头、120万720p前置FaceTime HD摄像头

-802.11a/b/g/n/ac MIMO Wi-Fi，蓝牙4.2

-Touch ID传感器，3轴陀螺仪、加速计、气压计、环境背光传感器

-32GB或128GB储存空间

iPad Pro简介

iPad Pro拥有12.9英寸的屏幕，ppi达到264，iPad Pro的分辨率不可谓不高，不过相较微软Surface Pro 4的266ppi相比还是差了一点点。

屏幕面积与iPad Air相比增加了78%，搭载A9X的iPad Pro在性能上几乎是iPad Air 2的两倍。

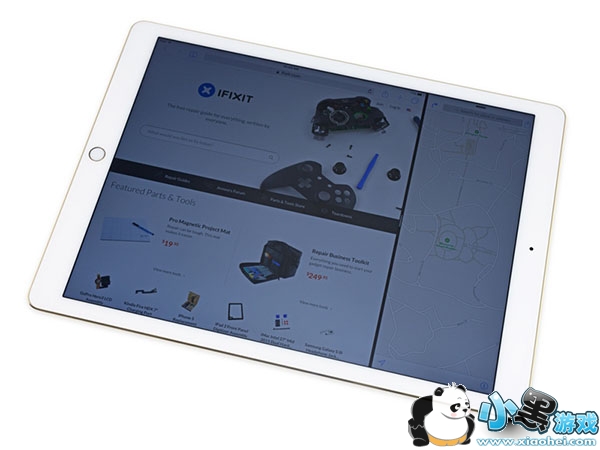

加入了多任务功能，可以同时运行两款软件。

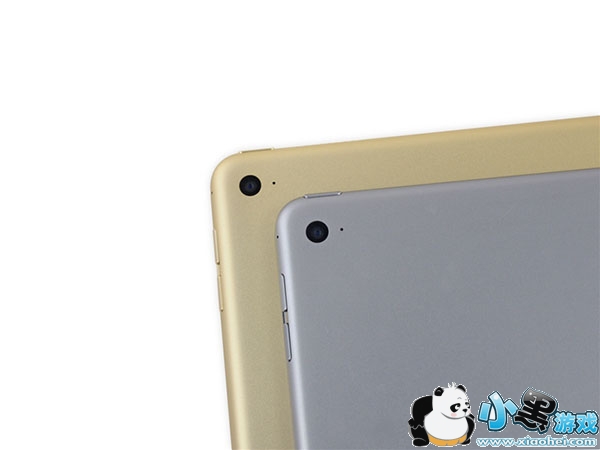

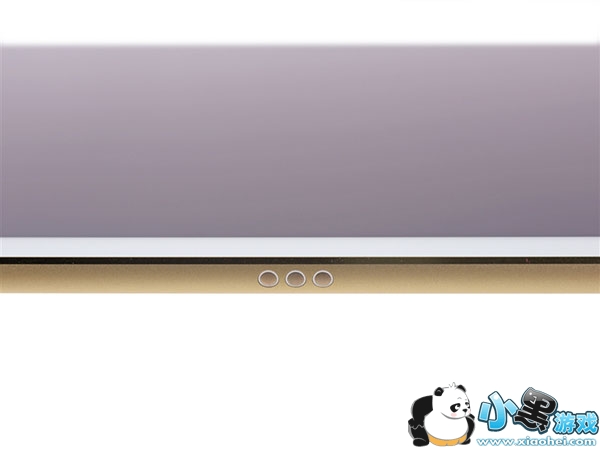

虽然体积变大了，但是iPad Pro的按键、麦克风、背置摄像头在大小上与iPad Air 2的位置是一样的。

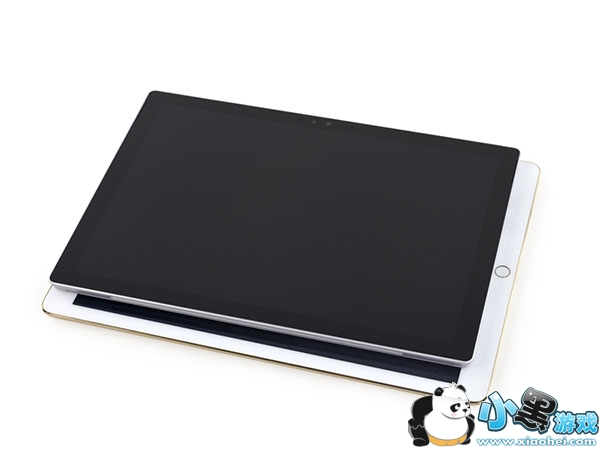

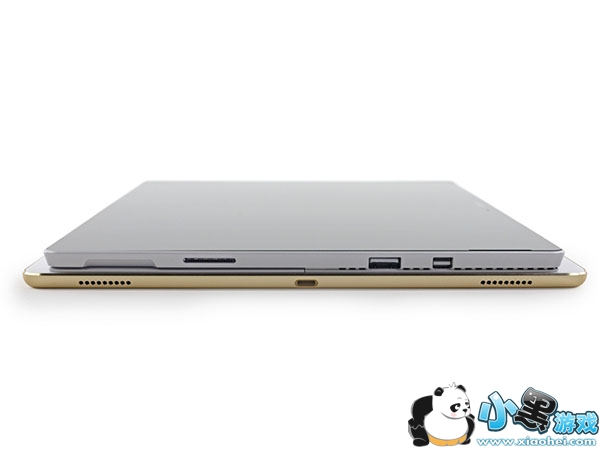

与surface Pro 4对比

iPad Pro的12.9英寸屏幕要大于Surface Pro 4的12.3英寸，但重量更轻，而且机身更薄，只有6.9mm，Surface Pro 4的厚度则达到了8.45 mm。

拆解步骤

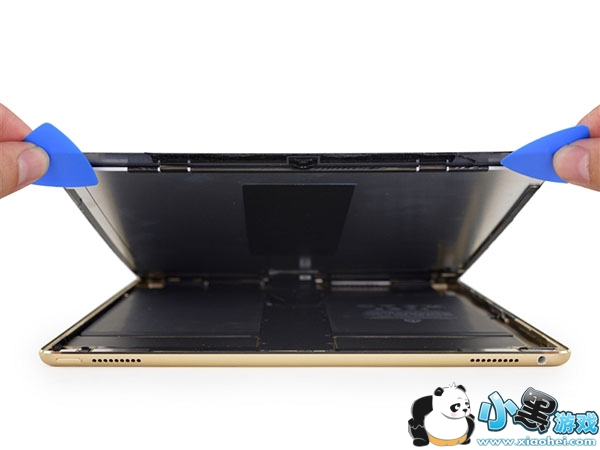

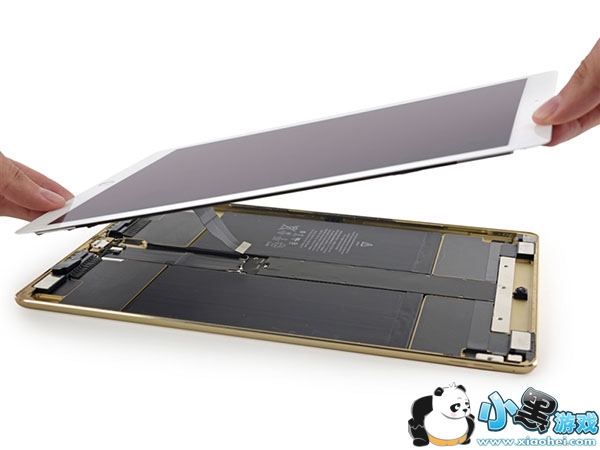

先用吸盘附着在屏幕边上，并配合塑料片将屏幕打开。

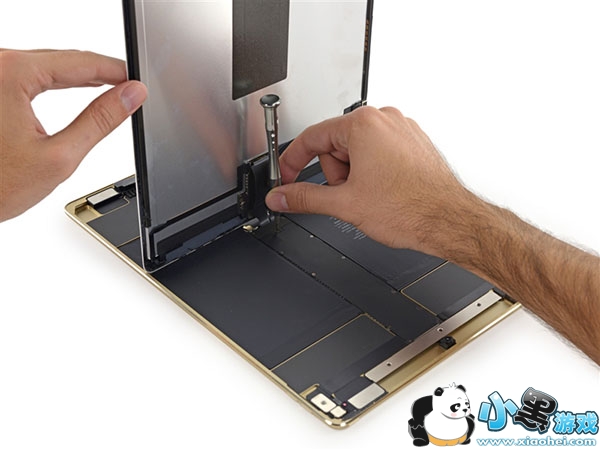

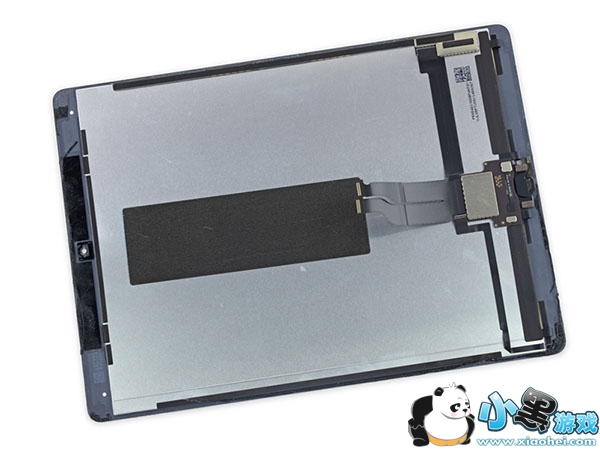

iPad Pro的内部构造一览无遗，接下来就是拆除显示屏幕。

可以看到它的主板位于内部正中央，显示屏的排线也是连接在正中央。这种设计很特殊，所以在拆螺丝时，要注意用手撑着。

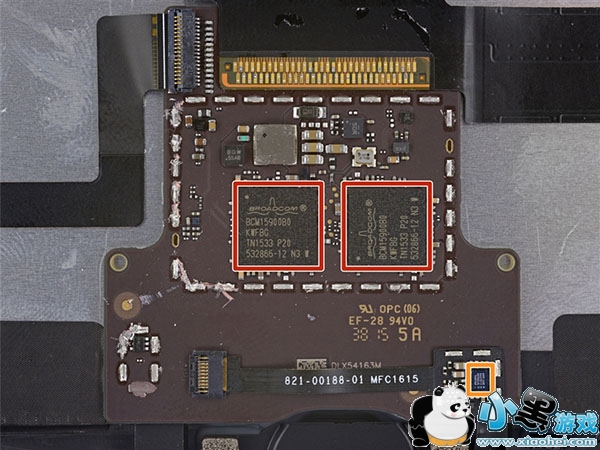

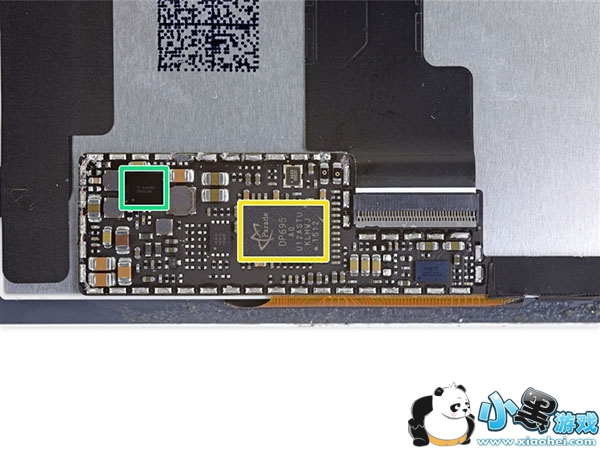

背面的芯片。红色是两个博通BCM15900B0，橙色则是NXP Semiconductors 84116A1 Touch ID传感器，另外一个黄色是Parade Technologies DP 695定时器。绿色是德州仪器TPS65144。

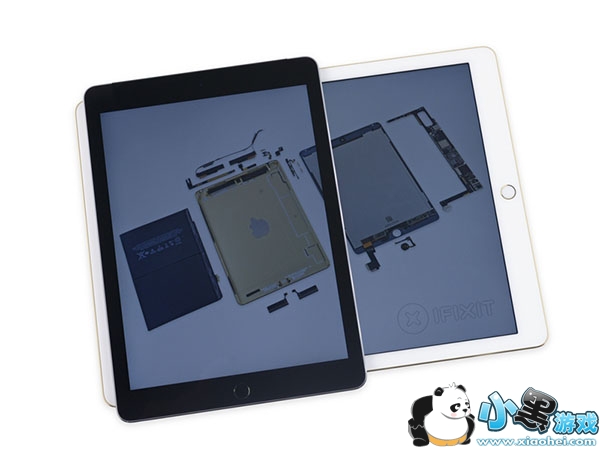

与iPad Air 2相比，iPad Pro在电池占比并没有这么多，因为苹果要为扬声器系统空出更多空间。

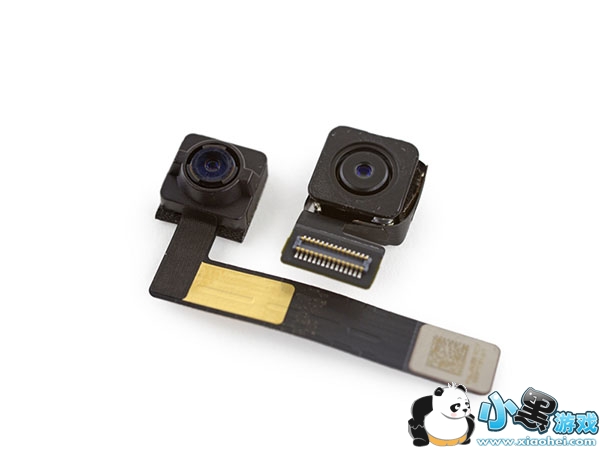

FaceTime HD和iSight摄像头

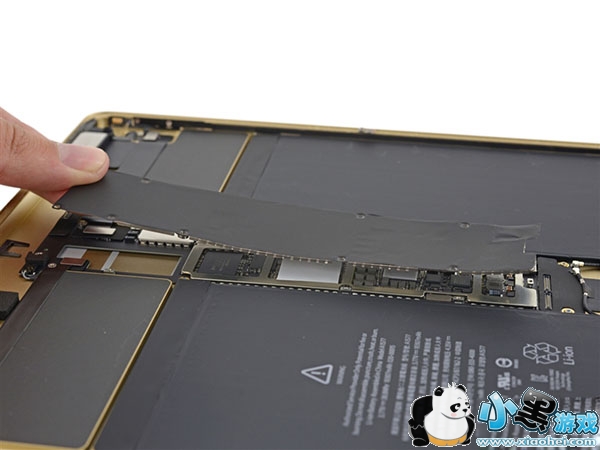

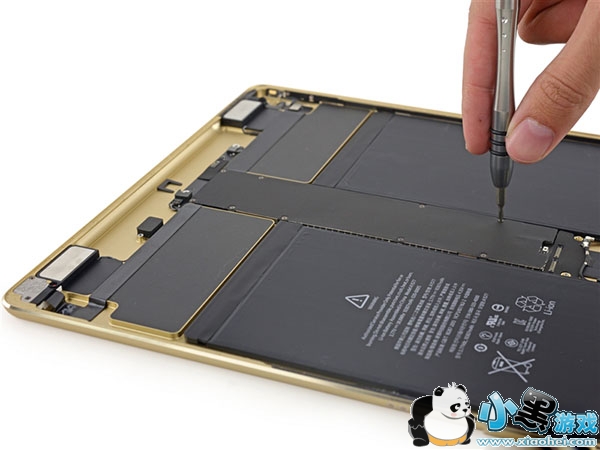

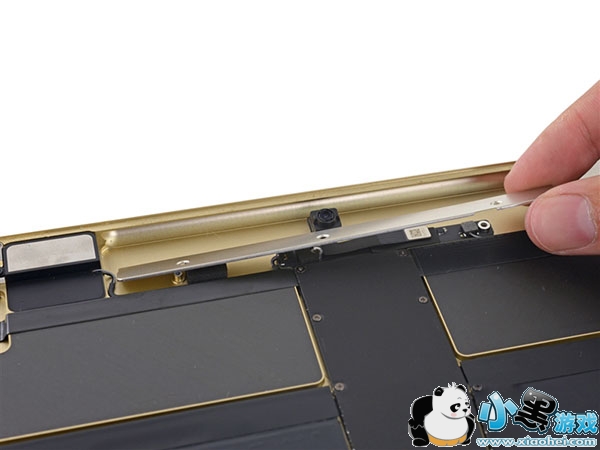

主板的电子屏蔽层。

这一块薄层的作用不仅仅是保护主板，还可以将排线连接器隐藏起来，同时又能将主板固定在iPad Pro的背壳上。

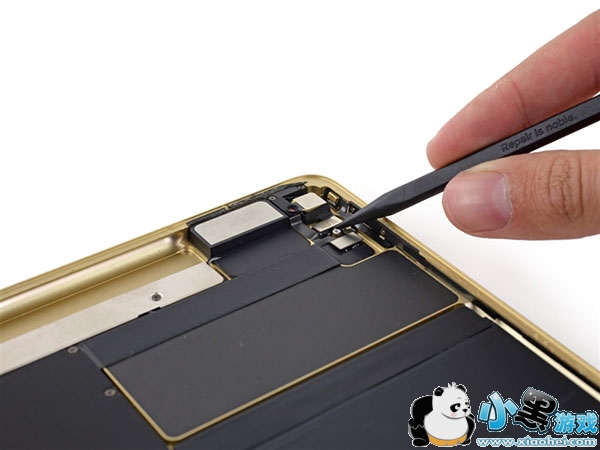

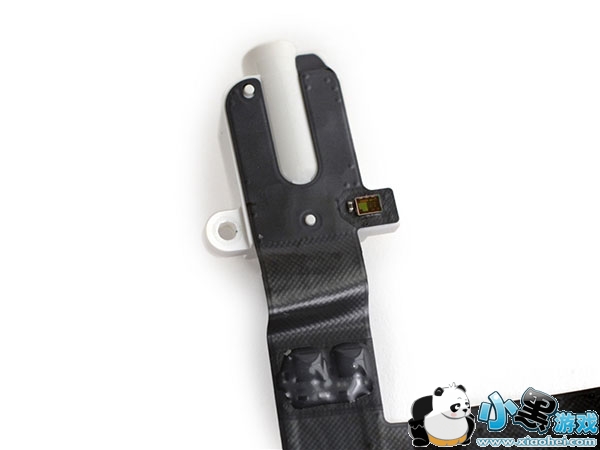

耳机插孔部件

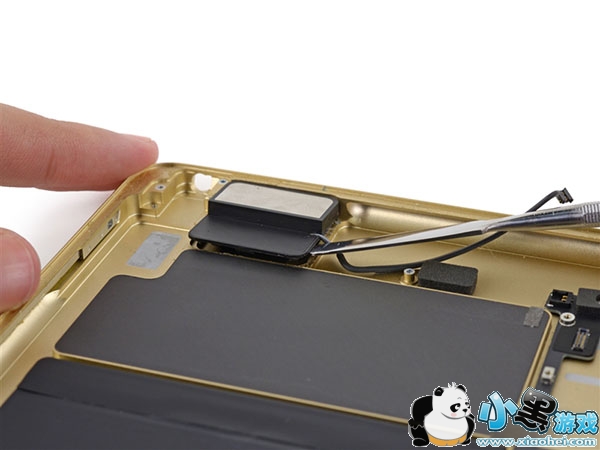

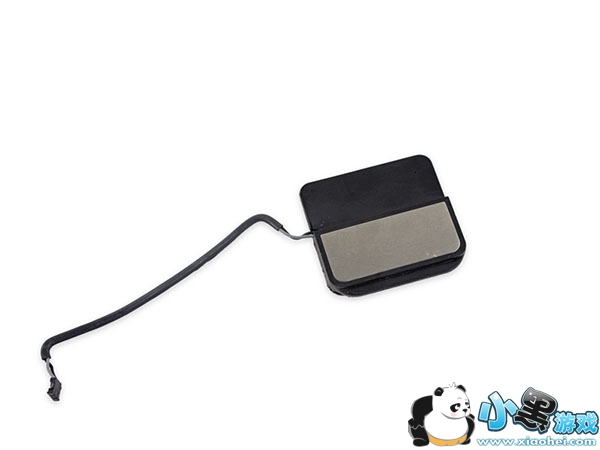

扬声器驱动器

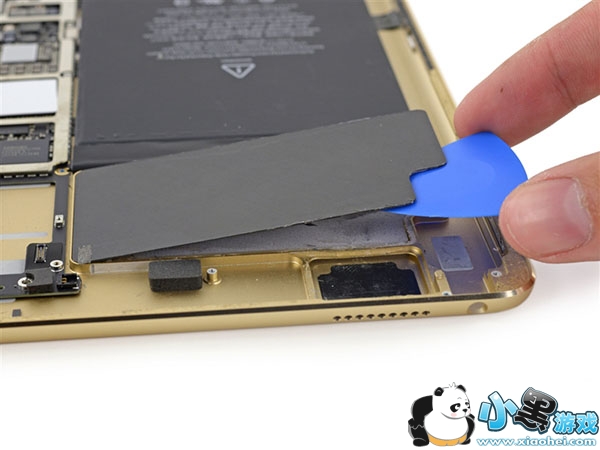

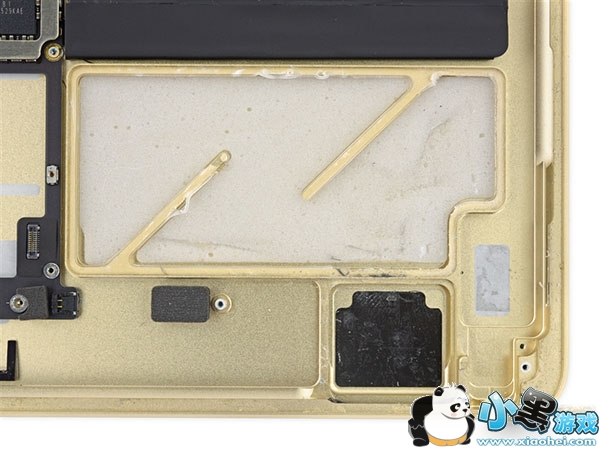

拆下扬声器旁边的碳纤维挡板之后，里面填充有泡沫，可能是为了放大扬声器音量。

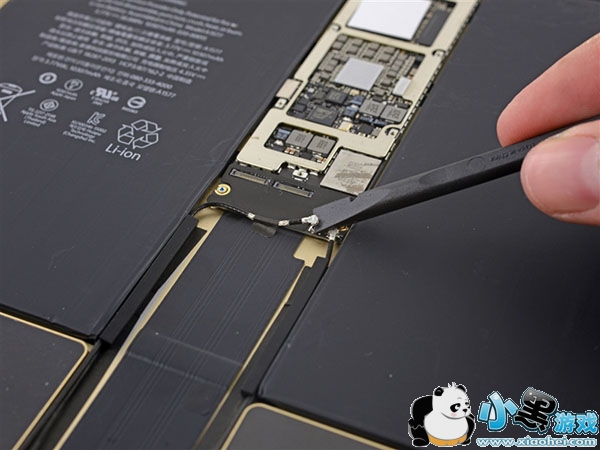

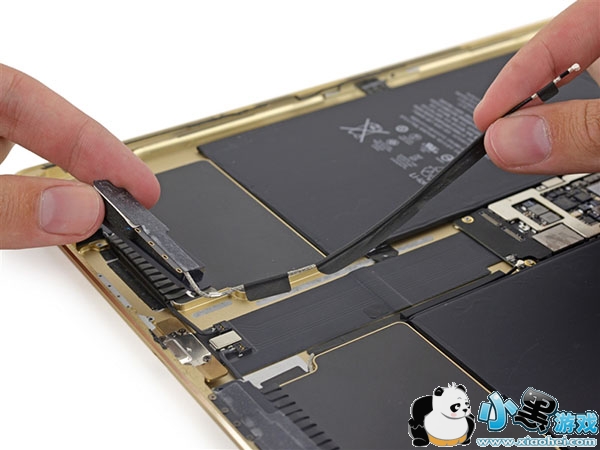

两根天线

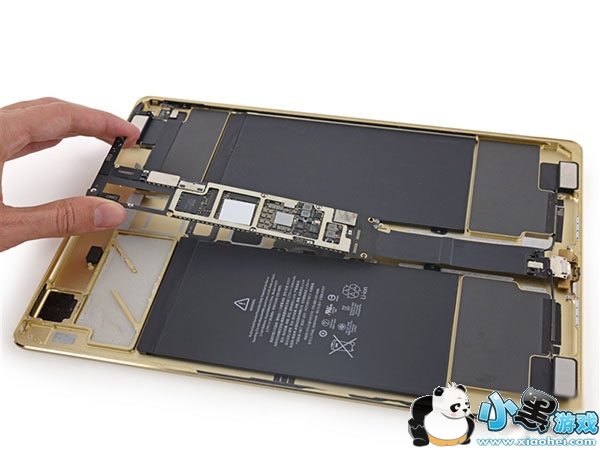

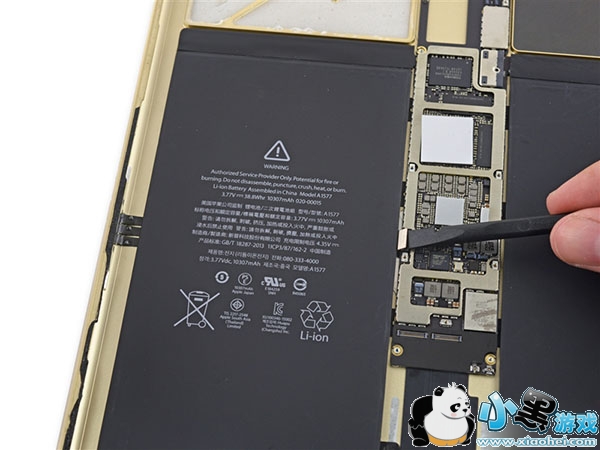

处理完天线之后，距离拆下主板的步骤也不远了，但是主板是和Lightning接口焊接在一起的

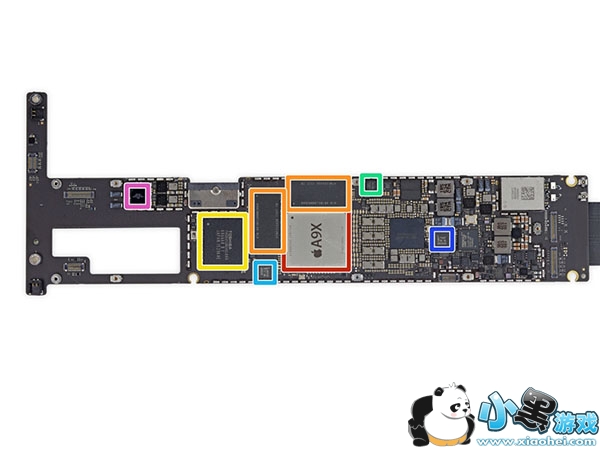

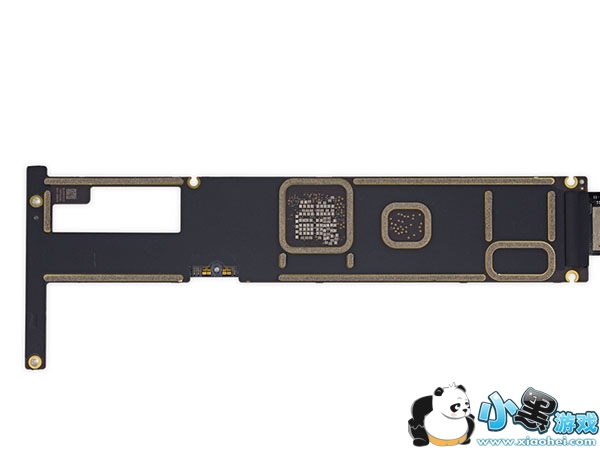

主板上的元件（一）

红色：苹果APL1021 A9X 64位处理器

橙色：海力士H9HCNNNBTUMLNR-NLH 16 Gb（2GB）LPDDR4内存（一共两个）

黄色：东芝THGBX5G8D4KLDXG 32GB闪存

绿色：应美盛MP67B 6轴陀螺仪和加速计组合

浅蓝：NXP 65V10 NFC控制器（和iPhone 6/6 Plus、Nexus 5X的一样）

深蓝：NXP Semiconductors LPC11U37 ARM Cortex-M0微控制器

粉色：苹果338S1213音频编解码器

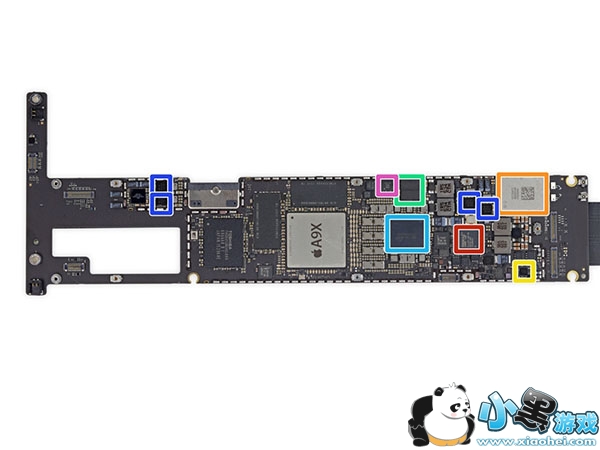

主板上的元件（二）

红色：Fresco Logic FL110 4-接口USB 3.0主机控制器

橙色：Universal Scientific Industrial 339S00045 Wi-Fi模块

黄色：NXP 1610A3

绿色：343S00025-A1

浅蓝：343S00052-A1

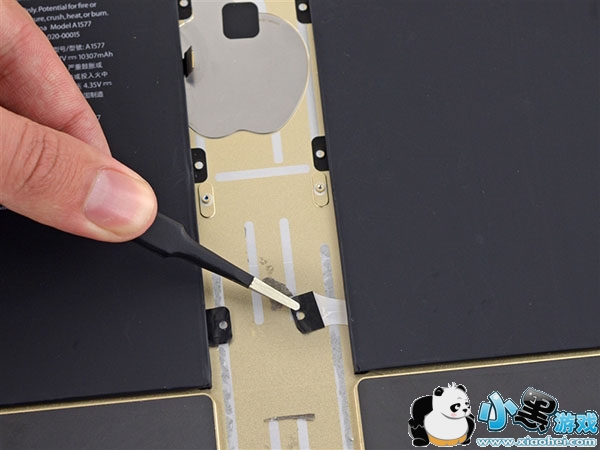

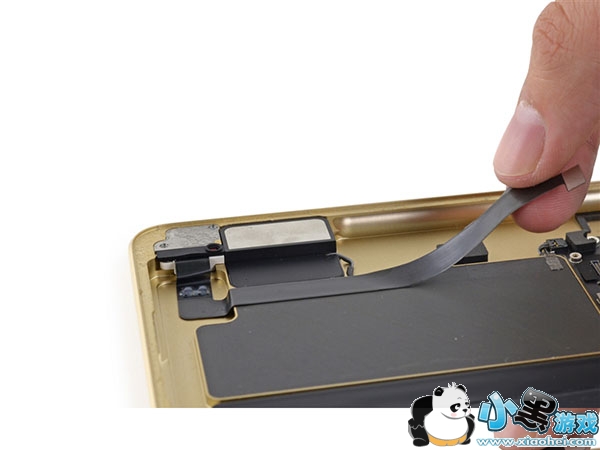

电池拉丝，iFixit不由得大赞非常酷。

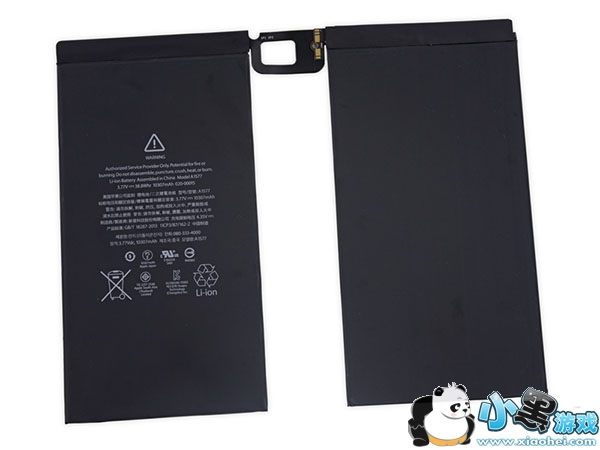

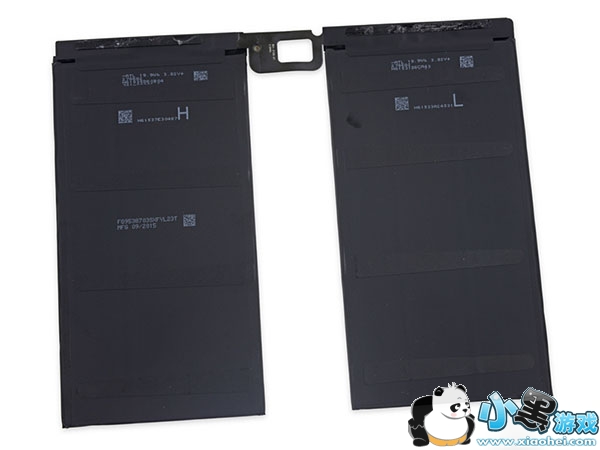

iPad Pro的电池

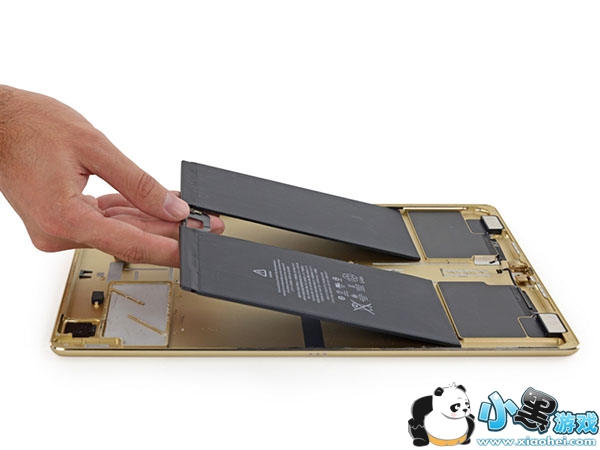

电池不是焊接在主板上的，所以可以比较轻松地取下，或者更换。

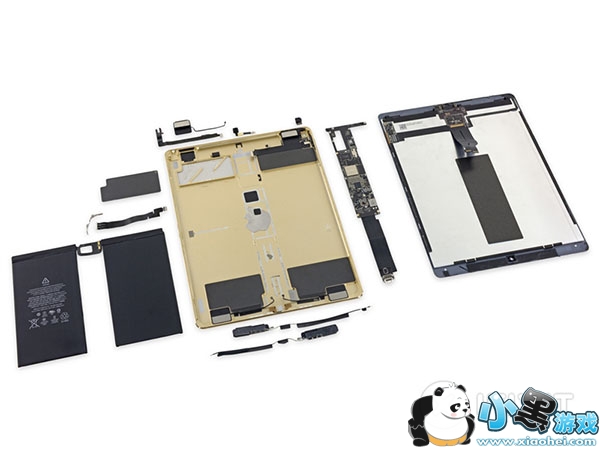

全家福

总结

因为LCD和前置面板玻璃是整合在一起的，所以拆解起来比较困难，也增加了屏幕维修费用会更高。

总的来说iPad Pro做工精细，但机身内粘合剂多了一些，最终iFixit给iPad Pro打出了3分，总分为10分（最易维修），这意味着整体修复会有一定的难度。
