9.7寸iPad Pro拆机评测。9.7寸iPad Pro拆解图文介绍。昨日小编为大家对最新的iPhone se拆解进行评测，今日小编再将同一时期今年新发的9.7寸iPad Pro进行由iFixit为大家带来的拆机评测，希望可以让果粉们更多了解这款新品。那么大家就跟着小编一起看看9.7寸iPad Pro拆解图文介绍吧！

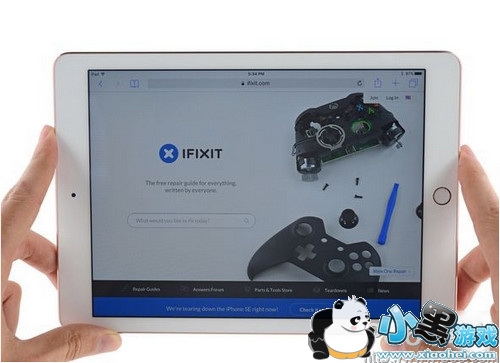

　　我们先对这款9.7寸iPad Pro进行拆机前评测：

　　9.7寸iPad Pro这款产品的设计与12.9英寸版本相同，配置也基本一致，但是屏幕增加了 True Tone 技术，摄像头也从 12.9 英寸的 800 万像素增加到 1200 万像素，多了玫瑰金版本。

　　－9.7英寸全层压LED背光氧化物薄膜电晶体（Oxide TFT）True Tone 屏幕，分辨率为 2048 x 1536，264ppi

　　－第三代 64 位 A9X 处理器，M9 协处理器

　　－1200 万像素 iSight 摄像头，支持录制 30 fps 帧速的 4K 视频、500 万像素前置摄像头，720p 视频。

　　－自动平衡式四扬声器音频系统

　　－Touch ID 传感器、2 个麦克风、2 个环境光传感器、加速器、气压计、3 轴陀螺仪

　　－802.11a/b/g/n/ac MIMO Wi-Fi+ Bluetooth 4.2

　　－32、128 或 256 GB 版本

　　拆机评测：

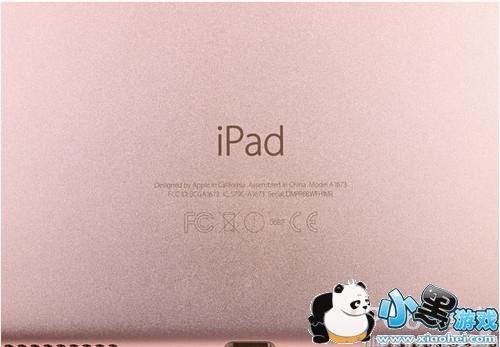

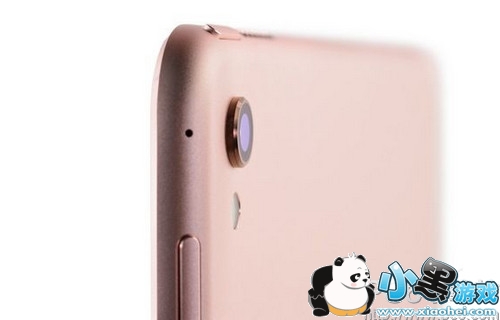

　　1、此次拆机的9.7寸iPad Pro是一款粉色机型。9.7寸iPad Pro和12.9英寸版本的iPad Pro不同，这款iPad Pro 的摄像头突出来1.1mm，这或许是无法避免的，因为后壳更薄了，而且摄像头的规格也升级到了1200万像素。在它的玫瑰金外壳上我们看到这款新设备的型号为A1673。

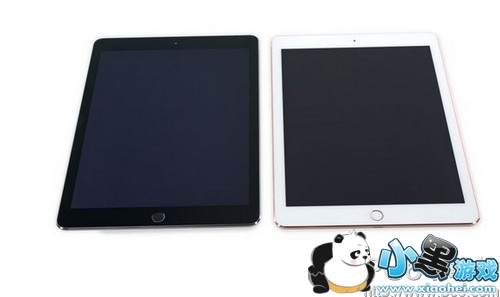

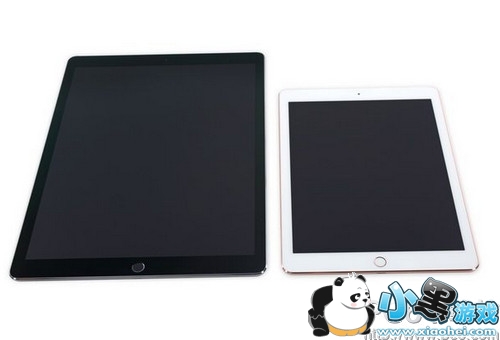

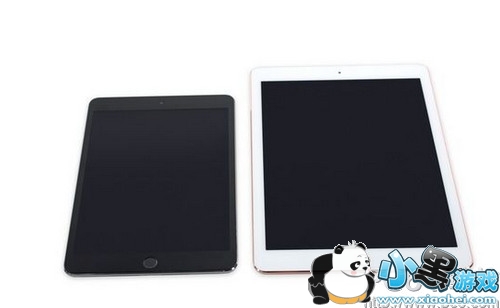

　　2、9.7寸iPad Pro与往日iPad对比。从左到右分别是 iPad mini 3、iPad Air 2、iPad Pro 12.9 和 iPad Pro 9.7 的对比。9.7 英寸 iPad Pro 是首款采用玫瑰金配色的iPad产品。对于一款机身已经比铅笔还薄的平板电脑来说，重新设计并不是为了让设备变得更薄，而是为了特性和功能。

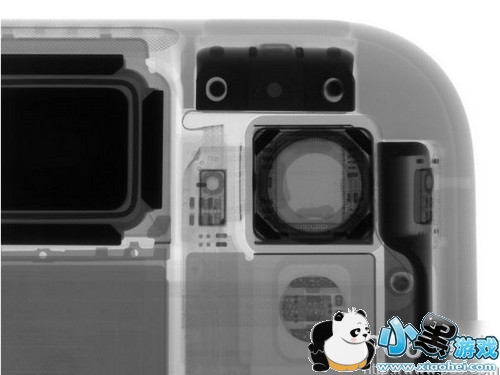

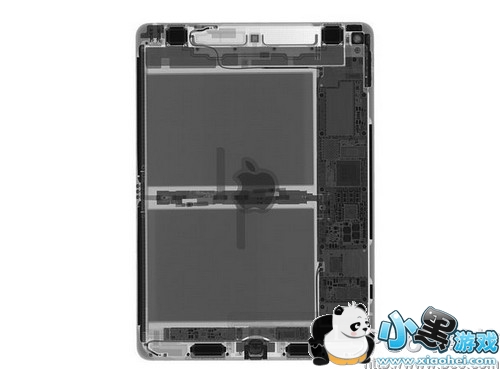

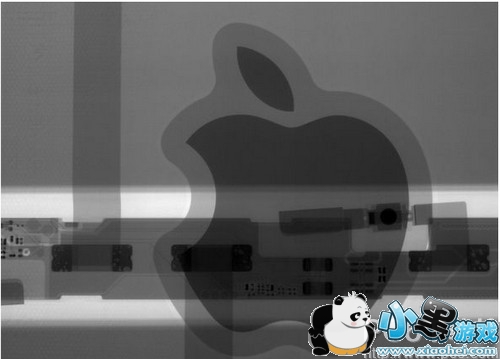

　　3、我们先看看9.7寸iPad Pro在X光线下的样子。Creative Electron 提供的X射线下的9.7 英寸 iPad Pro。12.9 英寸 iPad Pro 机身中四个扬声器占据了不少空间。但是在 9.7 英寸版本中，电池占据的空间比例才是最大的，逻辑板都被挤到一边了，扬声器更是被放到了角落上。中间印刷电路板上有一道很奇怪的东西是什么？只能通过拆解来看看了。

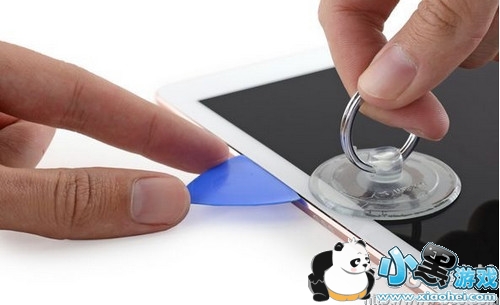

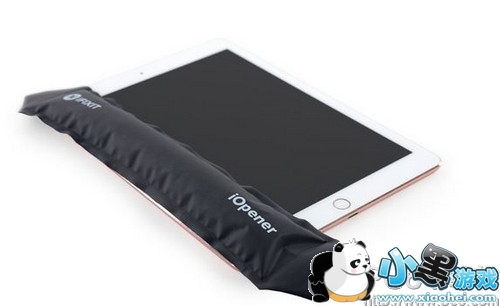

　　4、正式开始拆机。受热胶水软化之后再将前面板慢慢取出，前后花了大约 30 分钟的时间。

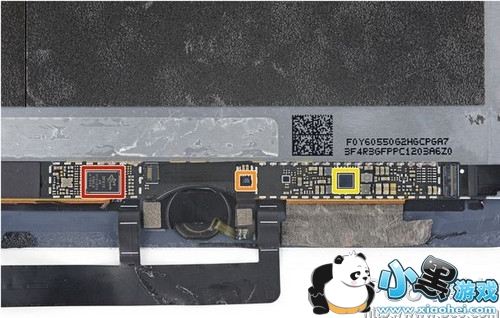

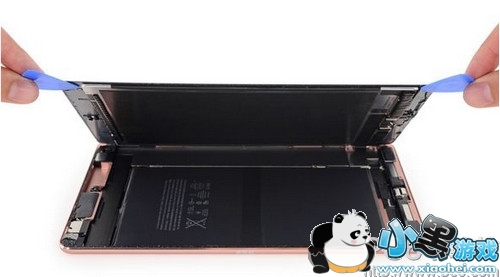

　　5、后盖拆开后，我们可以看到屏幕缆线在右下角，这是第一次看到苹果采用这样的布局方式。屏幕背部有很多衬垫泡沫，还有很多芯片：

　　红：Parade Technologies DP815 （可能是 12.9 英寸版本中 DP695 时序控制器的另一代产品）

　　橙：NXP Semiconductors 8416A1 Touch ID 传感器

　　黄：98667A B5528T

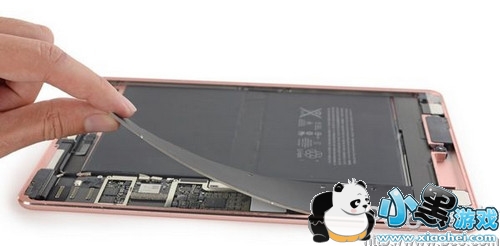

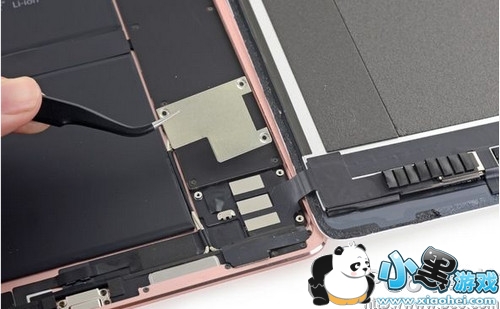

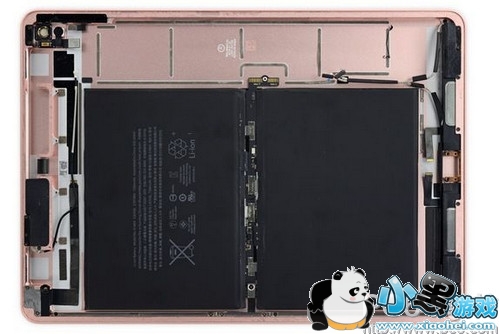

　　6、起螺丝后把改在逻辑板上的EMI屏蔽保护层移开。12.9 英寸 iPad Pro 中也有这么一层屏蔽层，但是 iPad Air 产品线中并没有。接下来是把电池和逻辑板分离。电池板上还覆盖着一层屏蔽保护层，位于两个电池单元之间。这里有点奇怪，好像是有螺丝钉将 Smart Keyboard connector 固定到电池板上。

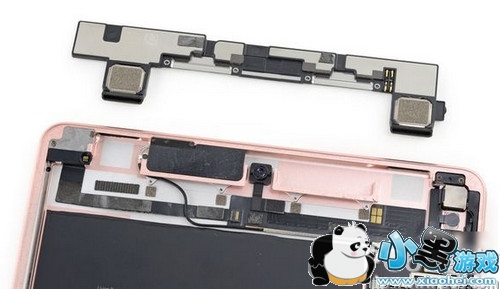

　　7、各种保护层和线路断连之后，我们先看看位于机身上部的扬声器系统。苹果不仅用胶水和螺丝钉把它固定得非常稳固。扬声器和逻辑板是通过弹簧触点连接的。

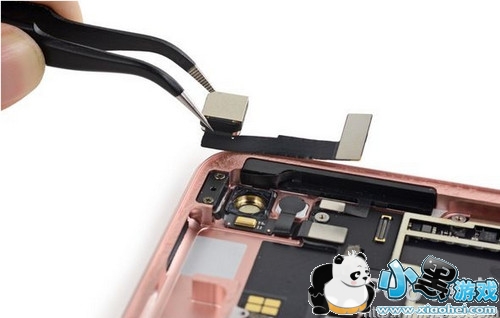

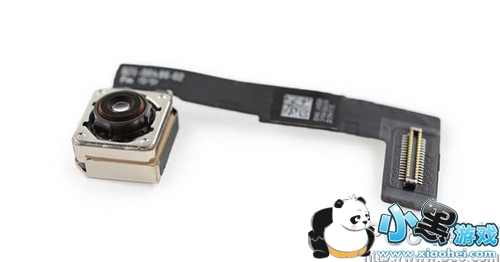

　　8、这个就是很多人都不喜欢的突出来的摄像头。自从 iPhone 6s 以来，苹果对旗下移动设备的摄像头就很上心，基本都升级为 1200 万像素，而且还支持 4K 视频录制。

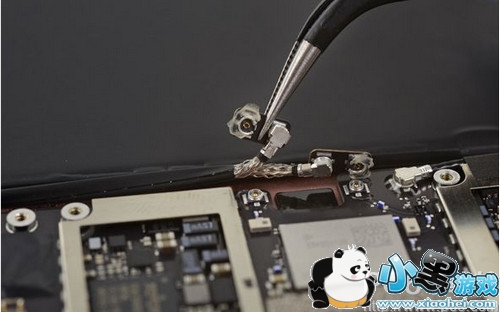

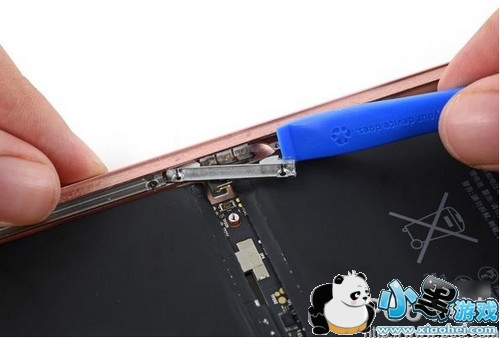

　　9、逻辑板旁边有新的天线互联板，连接器被胶水固定了。实在看不出这些互联板有什么作用，只能猜测或许是它们那平坦的表面能够给屏幕提供多一点空间。

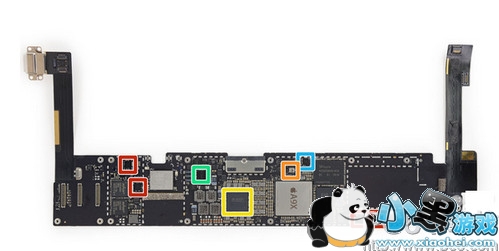

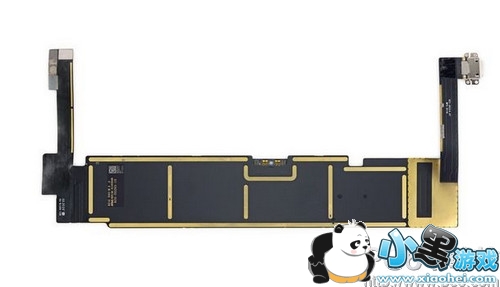

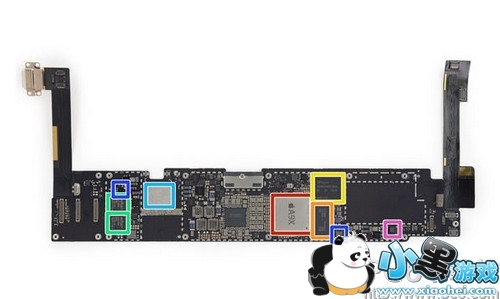

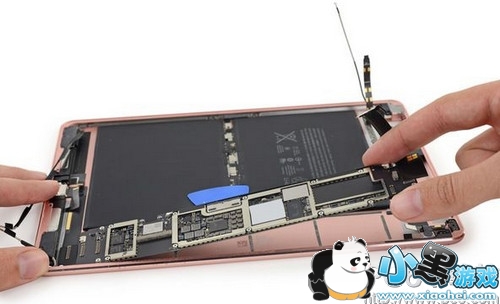

　　10、取出逻辑板

　　红：苹果 APL1021 A9X 64 位处理器

　　橙：三星 K3RG1G1 2 GB (16 Gb) LPDDR4 RAM

　　黄：SK Hynix H23QEG8VG1ACA 32 GB (256 Gb) NAND 闪存

　　绿：2 × Broadcom BCM15900B0（12.9"iPad Pro 中的相同）

　　青：苹果 339S00109 Wi-Fi 模块

　　蓝：NXP 66V10 NFC控制器和 1610A3 充电集成电路（与 iPhone SE/6s/6s Plus 中的一样）

　　紫：InvenSense EMS-A 6 轴陀螺仪和加速计组合（与 iPhone SE 中的一样）

　　芯片部分：

　　红：Maxim Integrated MAX98721BEWV Boosted Class 放大器

　　橙：M7H YP（可能是 Bosch Sensortec BMP280）

　　黄：343S00051-A1 （可能是 12.9 英寸 iPad Pro 中 343S00052-A1 的变体）

　　绿：343S00089-A1

　　青：L05286 VZB VG Z SGP 547

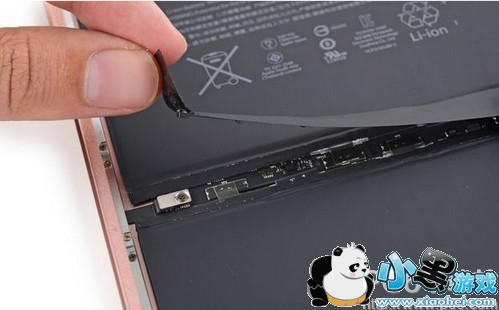

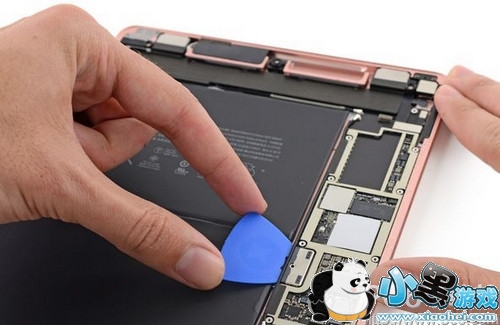

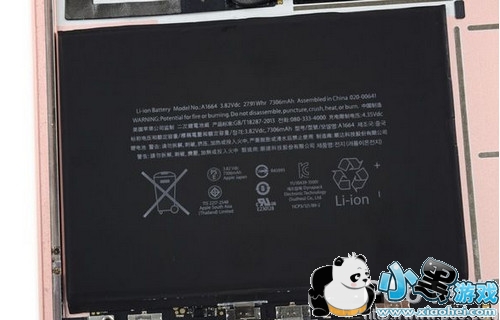

　　11、电池部分。这款 iPad Pro 中的电池和 12.9 英寸中的不一样，苹果使用了很多胶水，要取下来还真是非常棘手。9.7 英寸iPad Pro电池的规格：3.82 V、27.91 Wh、7,306 mAh，据苹果介绍它可以提供 10 小时续航。12.9 英寸 iPad Pro 的为 38.8 Whr，iPad Air 2的为27.62 Whr，不过他们的续航都没有区别。

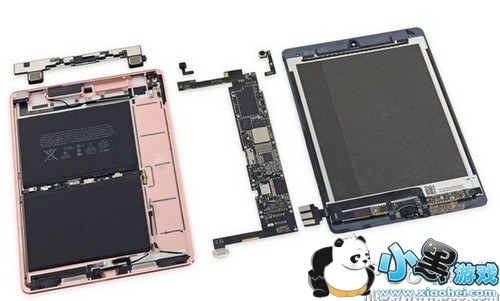

　　12、9.7寸iPad Pro总体评测

　　－iPad Pro 可修复得分: 2 分（满分 10 分，最易修复）

　　－电池虽然没有被焊接固定，但是苹果用了很多胶水来固定——和 12.9 英寸 iPad Pro 不一样，这款 iPad Pro 上没有金属拉片。

　　－Smart Connector 接口没有替换的可能。

　　－LCD 和前面板玻璃熔合在一起，简化了分离屏幕和机身的程序，但是增加了屏幕修复成本，而且拆解的时候有可能损坏 LCD。

　　－大量使用粘合剂来固定部件，修复难度因此增加不少。
